Ominaisuudet

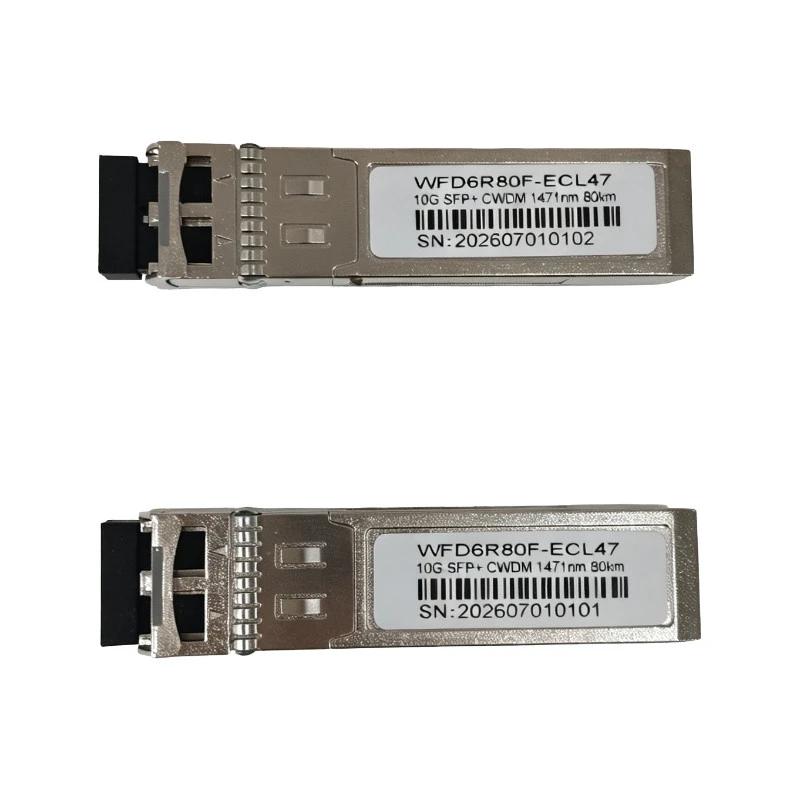

WFD6R80F-ECL47

10G CWDM SFP+ 80km LC SMF -lähetinvastaanotin tarjoaa 80 km:n kattavuuden yksimuotokuitu-kahdeksalla aallonpituusvaihtoehdolla 1470–1610nm. Se on rakennettu EML-lähettimellä ja APD-vastaanottimella, ja se takaa luotettavan signaalin eheyden pitkillä etäisyyksillä. Vakio SFP+ LC -liitäntä on hot-swap{9}}ja täysin MSA{10}}yhteensopiva DDM-tuen kanssa reaaliaikaista{11}}verkon valvontaa varten. Se on ihanteellinen ratkaisu metroverkkoihin ja kaukoyhteyksiin,{13}}joissa kuitukapasiteetti on maksimoitava.

1. Tukee jopa 11,3 Gb/s tiedonsiirtonopeutta

10G CWDM SFP+ 80km LC SMF -lähetin-vastaanotin tarjoaa poikkeuksellisen nopeuden ja tukee jopa 11,3 Gbps:n tiedonsiirtonopeuksia. Se kestää vaativia tehtäviä, kuten teräväpiirtovideota, pilvipalveluita ja suuria tiedonsiirtoja ilman ongelmia. Tämä suuri kaistanleveys varmistaa, että verkkosi pysyy reagoivana myös ruuhkahuippujen aikana, joten käyttäjäsi kokevat sujuvan, keskeytymättömän suorituskyvyn joka kerta. Tämä lähetin-vastaanotin, joka on suunniteltu käsittelemään eniten dataa{6}}intensiivisiä sovelluksia, antaa verkollesi sen tarvitseman kasvuvaran.

2. Jopa 80 km 9/125um SMF:llä

Kattaa jopa 80 kilometrin etäisyydet tavallisella-yksimoodikuidulla, joten etätyöpisteiden ja aluetoimistojen yhdistäminen on helppoa ilman lisälaitteita. Tämä pitkä kattavuus säästää sinua ostamasta kalliita signaalivahvistimia tai toistimia, mikä yksinkertaistaa verkon suunnittelua ja pitää budjettisi kurissa. Luota tietoihisi, jotta voit kulkea koko matkan selkeästi ja vahvasti päästä toiseen.

3. Yhden +3.3V virtalähde

10G CWDM SFP+ 80km LC SMF -lähetin-vastaanotin toimii yhdellä +3.3V-virtalähteellä, mikä tekee integroinnista helppoa ja ongelmatonta. Tämä pienitehoinen-rakenne pitää lämmöntuotannon minimissä ja parantaa järjestelmän yleistä luotettavuutta ja pitkäikäisyyttä. Valitse älykkäämpi, viileämpi-käyttöratkaisu, joka säästää energiaa ja alentaa käyttökustannuksia. Saat vahvan suorituskyvyn ilman ylimääräistä rasitusta olemassa olevaan sähköinfrastruktuuriisi. Se on käytännöllinen,{10}}kustannustehokas valinta, jonka avulla voit rakentaa vihreämmän ja tehokkaamman verkon.

4. Yhteensopiva RoHS-6:n kanssa

10G CWDM SFP+ 80km LC SMF -lähetin-vastaanotin, joka on valmistettu ympäristöystävällisistä materiaaleista ja on täysin RoHS-6-yhteensopiva. Tämä lähetin-vastaanotin auttaa sinua täyttämään maailmanlaajuiset vihreät standardit helposti. Valitsemalla tämän moduulin tuet puhtaampaa planeettaa ja varmistat samalla, että verkkolaitteesi rakennetaan turvallisemmilla komponenteilla. Se on vastuullinen, luotettava ja valmis käytettäväksi missä tahansa ympäristötietoisessa ympäristössä.

Parametri

Absoluuttiset enimmäisarvosanat

Parametri

Symboli

Min.

Max.

Yksikkö

Huom

Varastointilämpötila

Tst

-40

tutkinnon

Tulojännite

Vin

GND

Vcc

Virtalähteen jännite

Vcc-Vee

-0.5

+3.6

Suositellut käyttöolosuhteet

Parametri

Symboli

Min.

Tyypillinen

Max.

Yksikkö

Huom

Virtalähteen jännite

Vcc

3.135

3.3

3.465

Käyttökotelon lämpötila

tutkinnon

Datanopeus

10.3125

11.3

Gbps

Kokonaissyöttövirta

450

Sähköiset{0}}optiset tiedot

Lähetin

Parametri

Symboli

Min.

Typ.

Max.

Yksikkö

Huom

Optinen keskusaallonpituus

lp-6,5

lp+6.5

Optinen spektrin leveys (-20 dB)

Sivutilan vaimennussuhde

SMSR

Keskimääräinen optinen lähtöteho

dBm

Extinction Ratio

Keskimääräinen poiston lähettimen teho

-45

dBm

Suhteellisen voimakkuuden kohina

RIN

-128

dB/Hz

Optisen paluuhäviön sietokyky

-12

Output Eye

Yhteensopiva IEEE802.3ae:n kanssa

Optiset- sähköiset tiedot

Vastaanotin

Parametri

Symboli

Min.

Typ.

Max.

Yksikkö

Huom

Käytä aallonpituutta

1460

1621

Herkkyys

-23

dBm

Kylläisyys

-7

dBm

LOS De{0}}vahvistustaso

-25

dBm

LOS Assert Level

-35

dBm

LOS-hystereesi

0.5

5.0

Huomautus:

1. λp =Huippuaallonpituus (1471, 1491, 1511, 1531, 1551, 1571, 1591, 1611)

2. Optinen teho on kytketty SMF:ään.

3. Mitattu PRBS:llä 2³¹-1 testikuvio @10.3125Gbps.

4. Mitattu PRBS:llä 2³¹-1 testikuvio @10,3125 Gbps, BER Pienempi tai yhtä suuri kuin 1 × 10-12, mukaan lukien selkänojat.

Sähköiset ominaisuudet
Parametri		Symboli	Min.	Tyypillinen	Max.	Yksikkö	Huom
SDA / SCL		VH	2		Vcc	V
SDA / SCL		VL	0		0.8	V
Lähetin
Tulon differentiaalinen impedanssi		Zin	90	100	110	Ω	-
Data Input Swing Differentiaali		Vin	100		1200	mV
Lähetys pois käytöstä	Poista käytöstä		2.0		Vcc	V
Lähetys pois käytöstä	Ota käyttöön		0		0.8	V
TX-virhe	Vika		2.0		Vcc	V
TX-virhe	Normaali		0		0.8	V
Vastaanotin
Ulostulon differentiaaliimpedanssi		Zout	90	100	110	Ω
Data Output Swing Differentiaali		Vout	350		900	mV
LOS		Korkea	2.0		Vcc	V
LOS		Matala	0		0.8	V

PIN Kuvaus

Pin	Signaalin nimi	Kuvaus	Plug Seq.	Huomautuksia
1	V_EET	Lähettimen maadoitus	1
2	TX FAULT	Lähettimen vian ilmaisu	3	Huomautus 1
3	TXPOISTA KÄYTÖSTÄ	Lähetin pois käytöstä	3	Huomautus 2
4	SDA	SDA-sarjatietosignaali	3
5	SCL	SCL sarjakellosignaali	3
6	MOD_ABS	Moduuli puuttuu. Maadoitettu moduulin sisällä	3
7	RS0	Ei yhdistetty	3
8	LOS	Signaalin menetys	3	Huomautus 3
9	RS1	Ei yhdistetty	3
10	V_EER	Vastaanottimen maadoitus	1
11	V_EER	Vastaanottimen maadoitus	1
12	RD-	Lasku Vastaanotettu data ulos	3	Huomautus 4
13	RD+	Vastaanotettu data ulos	3	Huomautus 4
14	V_EER	Vastaanottimen maadoitus	1
15	V_CCR	Vastaanottimen virtalähde	2
16	V_CCT	Lähettimen virtalähde	2
17	V_EET	Lähettimen maadoitus	1
18	TD+	Siirrä tiedot sisään	3	Huomautus 5
19	TD-	Lasku Siirrä tiedot sisään	3	Huomautus 5
20	V_EET	Lähettimen maadoitus	1

Huomautuksia:

Plug Seq.: Pin-kytkentäjärjestys kuumakytkennän aikana.

1) TX Fault on avoimen kollektorin lähtö, joka tulee vetää ylös isäntälevyn 4,7k~10kΩ vastuksella jännitteeseen 2,0V ja Vcc+0.3V. Logiikka 0 tarkoittaa normaalia toimintaa; Logiikka 1 ilmaisee jonkinlaisen laservian. Alhaisessa tilassa lähtö vedetään alle 0,8 V:iin.

2) Laser output disabled on TDIS >2,0 V tai avoin, käytössä TDIS:ssä<0.8V.

3) LOS on avoimen kollektorin lähtö. Pitäisi vetää ylös 4,7k ~ 10kΩ isäntälevyllä jännitteeseen 2,0V ja 3,6V. Logiikka 0 tarkoittaa normaalia toimintaa; logiikka 1 ilmaisee signaalin katoamisen.

4) RD-/+: Nämä ovat differentiaalivastaanottimen lähdöt. Ne ovat sisäisesti AC-kytkettyjä 100 differentiaalilinjaa, jotka on päätettävä 100Ω:iin (differentiaali) SERDES-käyttäjässä.

5) TD-/+: Nämä ovat differentiaalilähettimen tuloja. Ne ovat sisäisesti AC-kytkettyjä differentiaalilinjoja, joissa on 100 Ω differentiaalipääte moduulin sisällä.

Tilaustiedot

Osanumero	Tuotteen kuvaus
WFD6R80F-ECL47	CWDM 1471 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
WFD6R80F-ECL49	CWDM 1491 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
WFD6R80F-ECL51	CWDM 1511 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
WFD6R80F-ECL53	CWDM 1531 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
WFD6R80F-ECL55	CWDM 1551 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
WFD6R80F-ECL57	CWDM 1571 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
WFD6R80F-ECL59	CWDM 1591 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
WFD6R80F-ECL61	CWDM 1611 EML, 10 Gbps, LC, 80 km, 0 astetta ~ +70 astetta, DDM:llä
